Цифровой офорт

Что такое цифровой офорт

    Изобразительное искусство содержит в себе множество направлений и технологий. Некоторые из них берут своё начало в глубокой древности, другие относительно молоды.

    В наш век получают развитие помимо традиционных цифровые технологии. Художники создают произведения посредством компьютера, фотоаппараты вместо плёнки, как это была ранее, содержат цифровой процессор, электронную матрицу, и карту памяти, куда сохраняются сделанные фотографом снимки.

    Оказалось, что цифровая фотография, цифровая живопись и графика могут быть объединены с видом графики, который был хорошо развит ещё в 15-м веке.

    Офорт. Это способ создания отпечатка рисунка созданного первоначально на металлической пластине. Рисунок создавался резцами или специальной иглой на поверхности пластины защищённой асфальтовым лаком. Затем пластина протравливалась азотной кислотой или хлорным железом. Нанесённые штрихи и точки при травлении становились глубже. Затем после смывания защитного лака углубления на пластине заполняются типографской краской, и поверхность хорошо очищается полотняной тряпкой или газетной бумагой. Остаётся размочить подготовленный по формату пластины с учётом полей лист акварельной бумаги содержащей хлопок, положить на таллер офортного станка, сверху положить полученную ранее гравюру и прокатать в станке. Получим отпечаток. Таких отпечатков можно сделать несколько. Каждый отпечаток индивидуален. По результатам первой печати гравюра может быть поправлена иглой или гладилкой, если это необходимо.

    Но причём здесь фотография?

    Дело в том, что цифровое изображение можно прочитать посредством специально созданной программы и перевести его в графический вид исходного рисунка для гравюры. При этом самые тёмные (чёрные) места записываются мелкими точками, которые сливаются в линии и поля, а более крупными точками с разной плотностью распределения записываются полутона.

   Рис. 1. Исходное фото.

    В результате работы программы фотографическое изображение (рис. 1) превращается в изображение гравюры (рис. 2).

   Рис. 2. Рисунок из фотографии.

   Рисунки на этой странице содержат приводные кресты, необходимые для дальнейшей работы с цветными изображениями.

   Теперь следует перезапустить программу в режиме инвертирования тонов. Получим изображение (рис. 3), которое необходимо перенести на подготовленную медную пластину.

   Рис. 3. Обращённое изображение.

    Тонер лазерного принтера приплавленный к поверхности меди прекрасно защищает её от действия раствора для травления.

    Перенос изображения выполняется посредством транферной плёнки. В интернет-магазинах можно найти китайскую трансферную плёнку для ЛУТ (лазерно-утюжная технология применяемая радиолюбителями). Это бумага покрытая тонким силиконовым слоем. На неё можно печатать, а затем с помощью утюга или термопресса перенести изображение на поверхность хорошо отшлифованной меди.

    Темотрансферную бумагу можно получить и в домашних условиях. Для этого потребуется желатин и газетная бумага. На ровной пластине из оргстекла бумага пропитывается концентрированным раствором желатина с помощью резинового валика. После высыхания пропитанной бумаги её снимают с оргстекла и подрезают края для удаления остатков желатина.

    Вторая бумага требует соблюдения температурного режима при переносе, но позволяет переносить более мелкие пробельные точки, которые при использовании китайской бумаги могут заплыть во время переноса.

    Для ориентирования в значениях температур приведу следующие данные:

1. Температура плавления тонера может находиться в пределах 70 — 125 градусов.
2. Температура переноса с китайской бумаги, при которой исключены непропечатки составляет около 210 градусов.
3. Температура необратимого изменения сухой желатиновой плёнки, после чего её невозможно смыть составляет 195 градусов.
Перенос с желатинированой бумаги выполняется при температуре 140 — 150 градусов.

    Китайская бумага может быть снята после остывания пластины механически.
Желатинизированная бумага требует отмачивания в течение нескольких минут, а затем промывки перенесённого изображения в тёплой слабо проточной воде в течение 15 — 20 минут.

    Затем пластина с изображением аккуратно высушивается на воздухе, а затем прогревается на горячей поверхности при температуре 210 градусов. Тонер окончательно приваривается к поверхности пластины.

    После остывания пластины её можно протравить в растворе хлорного железа (десертная ложка сухого хлорного железа на сто грамм воды) в течение 5 — 7 минут.

    Можно печатать.

    Вместо утюга и термопресса можно применить приспособление из двух металлических плит, между которыми укладывается металлическая пластина и бумага с изображением. Между бумагой и плитой прокладывается фетр для выравнивания давления по площади пластины. Плиты сжимаются струбцинами, и весь пакет кладётся в духовку на 40 минут. Температура устанавливается в соответствии с указаниями выше.

    Эти же плиты можно применить и для печати миниатюр 6 * 9 см. Это полезно при проведении экспериментов и освоении технологии. Авто применяет плиты из нержавейки 200*150*10 мм.

    Полноформатные работы струбцинами не пропечатать. Нужен офортный станок или пресс, который развивает давление от двух до десяти тонн (существуют настольные варианты).

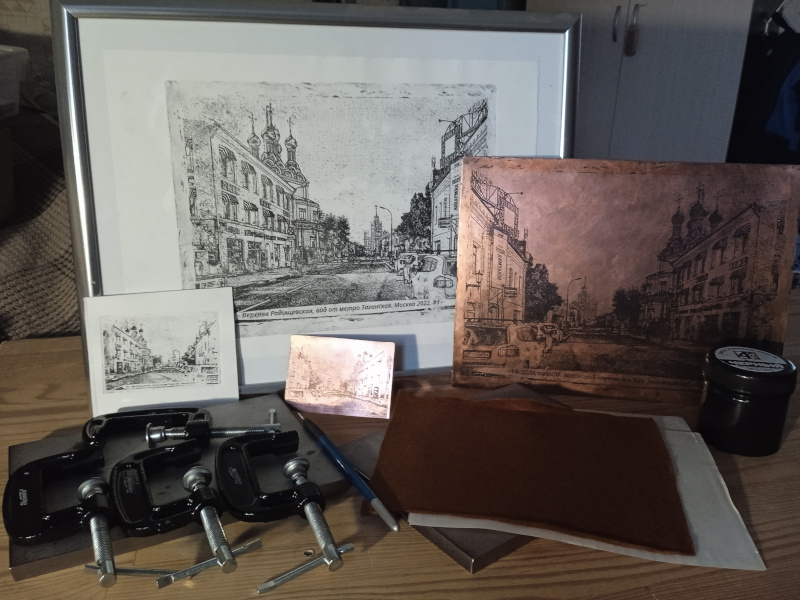

    Некоторые результаты экспериментов и отдельные принадлежности показаны на рисунке (рис. 4).
Крупная работа в рамке была первой. Использование чужого станка платное, поэтому далее был отработан домашний метод печати миниатюр.


   В заключение небольшой "натюрморт" :)



   Изображение в рамке это первая работа отпечатанная на станке. Рядом миниатюра отпечатанная вручную. Показаны и соответствующие медные пластины. На плитах из нержавейки лежат струбйины, лист фетра, офортная игла для правок.. Рядом типографская краска.

   Текст на изображениях формируется программой.

   Программа - скрипт (сценарий) на языке Python, который постоянно поправляется и дополняется. Сейчас в нём около 1000 строк.

   В короткой статье невозможно описать все используемые процессы и применяемые технологии для сождания цифрового офорта. Если у вас появился интерес, пишите. Если проживаете в Зеленограде, можем встретиться при необходимости.
